OZ1RDP - Aktivität 2010
Freitag, 21.05. - Dienstag, 25.05.2008



OZ1RDP 2010 Teilnehmer
Teilnehmer (von li nach re):
Gaby (DM1CG), Dirk (DM1DZ), Tobi (DL4KBS), Matze (DL9BQ), Tina (DG1ACZ), Sven (DL5ABB),
Julia mit Ida, Lothar (DH1LM), Günni (DL9BCP), Holgi (DM6HB), Klaus (DC4NA)


1. Ausrüstung

Stationen               Band                         Mode                                  Antenne (*=homemade)
Zelt 1                     40m                         SSB                                        4-Square-Array (*)


Zelt 2              10m/15m/20m                 SSB                             2-ele-3-Band Moxon-Beam (*)
                             20m                                                                       4-Square-Array (*)


Zelt 3                     80m                   SSB, BPSK31                              4-Square-Array (*)


Zelt 4                       2m                  JT65, FSK441, SSB                   2x 9-ele-Kreuz-Yagi

                                       4m                         SSB                                         2-ele-Yagi
                               6m                         SSB                                         2-ele-Yagi
                              30m                      BPSK31                                   4-Square-Array (*)



2. Besonderheiten

- Via EME gelangen 34 QSO auf 2m, darunter die EME-DXpedition 3B8EME!

- Erstmals versuchsweise 70MHz (4m-Band) in SSB getestet (Nordspanien und Portugal erreicht)
- Auf dem Gelände wurden gleichzeitig vier 4-Square-Arrays (20m, 30m, 40m, 80m) betrieben.
  Controller, Steuergeräte, Koaxkabel-Segmente, Radials (7 Stück, je 1/4 Lambda) und Strahler
  dazu entstanden
zuvor in der Winterzeit während einiger Bau-Wochenenden.
- Das 4-SQ für 80m wurde betrieben mit verkürzten Vertikals (12m lange GFK-Schiebemasten)
  die über je eine in der Mitte befindliche, einlagige Luftspulen (D = 105mm; l = 40mm;
   N = 12,5 Windungen; L ca. 21µH) elektrisch verlängert wurden. Mittenfrequenz: 3,76 MHz.

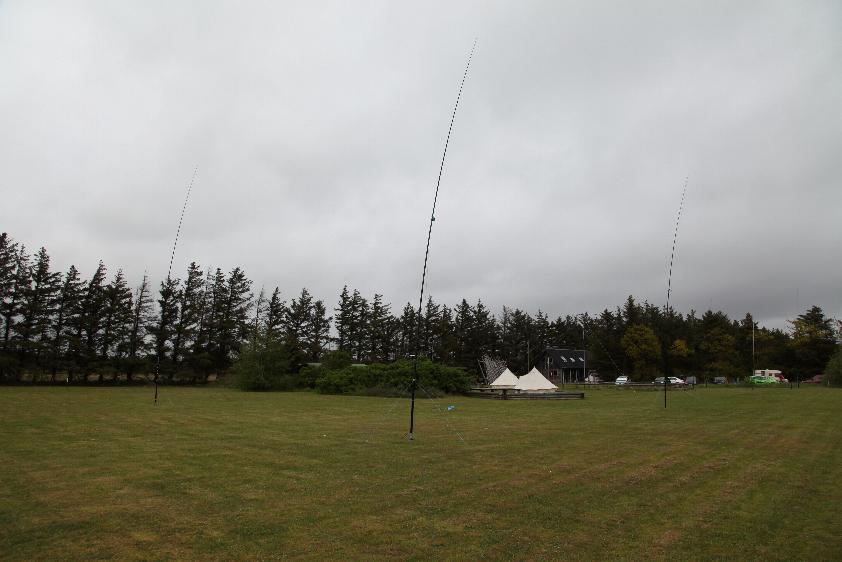

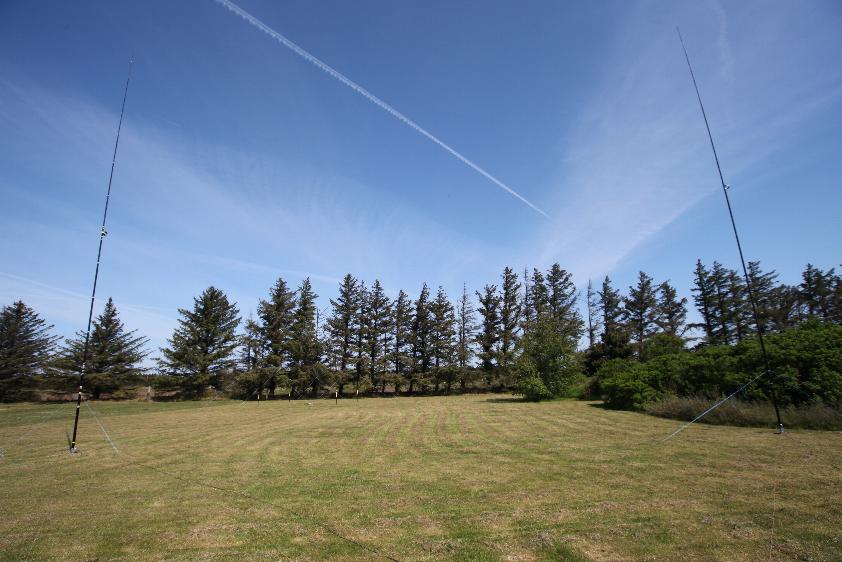

OZ1RDP 2010 4-SQ 30m
4-Square-Array für 30m


OZ1RDP 2010 4-SQ für 30m und 80m
Im Hintergrund die 4-SQ für 30m, im Vordergrund ein Teil des 80m-4SQ-Arrays

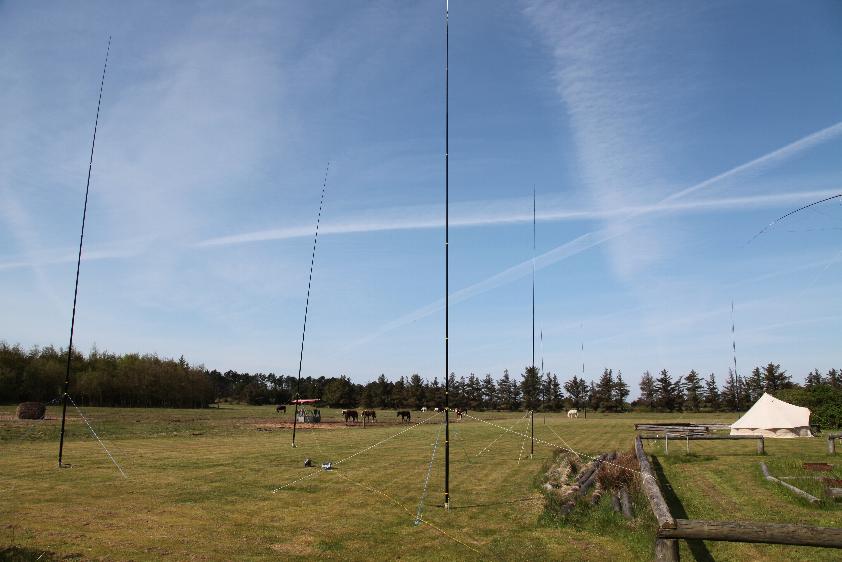

 OZ1RDP 2010 Blick diagonal über das Gelände

Vom 80m-4-Square-Array ausgehend ein Blick diagonal über das Gelände

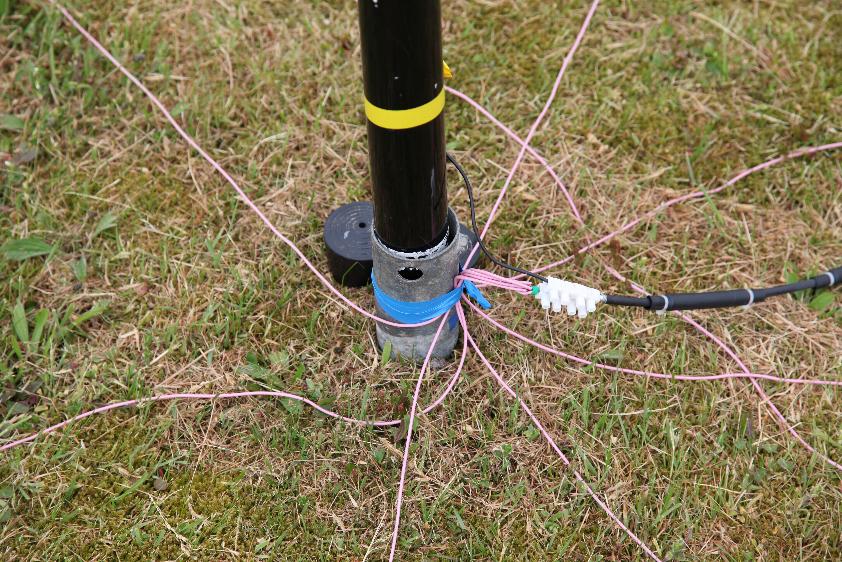

OZ1RDP 2010 Radialnetz einer Vertikal
Der GFK-Mast der Vertikal steckt in einer Bodenschraubhülse.
  Das Erdnetz umfaßt je 7 Radials, 1/4 Lambda lang.


OZ1RDP 2010 4-SQ für 40m
4-Square für das 40m-Band, dahinter für 80m.In der Mitte Controller für die Richtungsumschaltung und Dummyload.

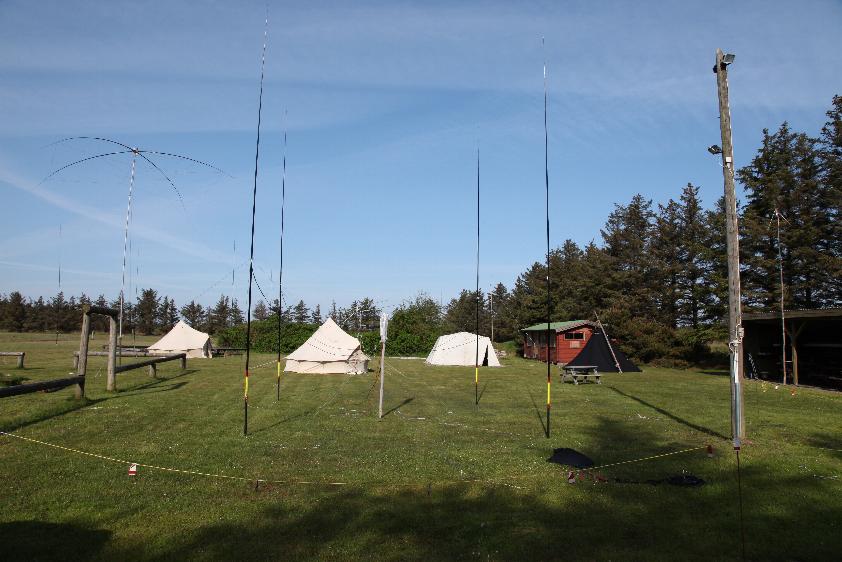

OZ1RDP 2010 4-SQ für 20m
4-Square-Array für das 20m-Band. Vertikale ausgeführt als Triple-leg an 8m hohen GFK-Masten.
Links daneben der drehbare 2-ele-Beam.

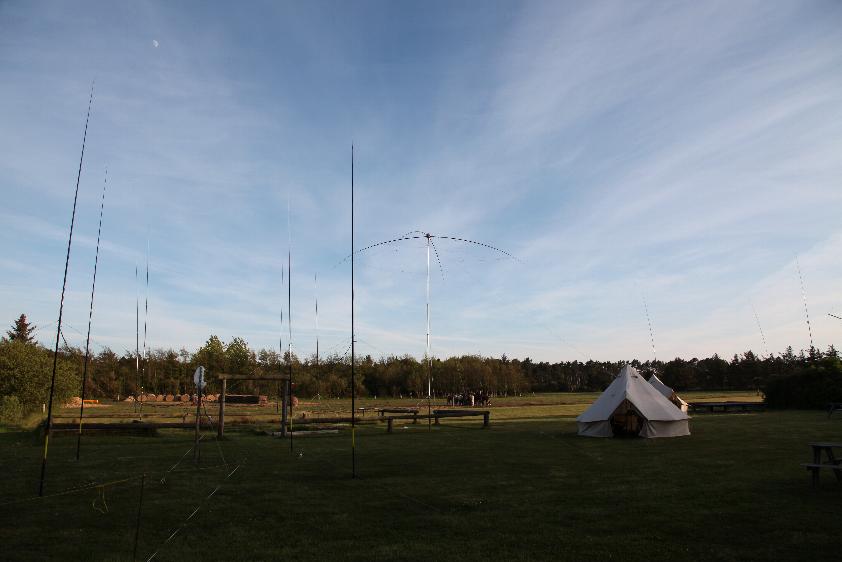

OZ1RDP 2010 4SQ 20m und 40m
Im Vordergrund 20m-4SQ, dann 2-ele-Beam, dahinter 4SQ für 40m. Ganz rechts 4SQ-80m.

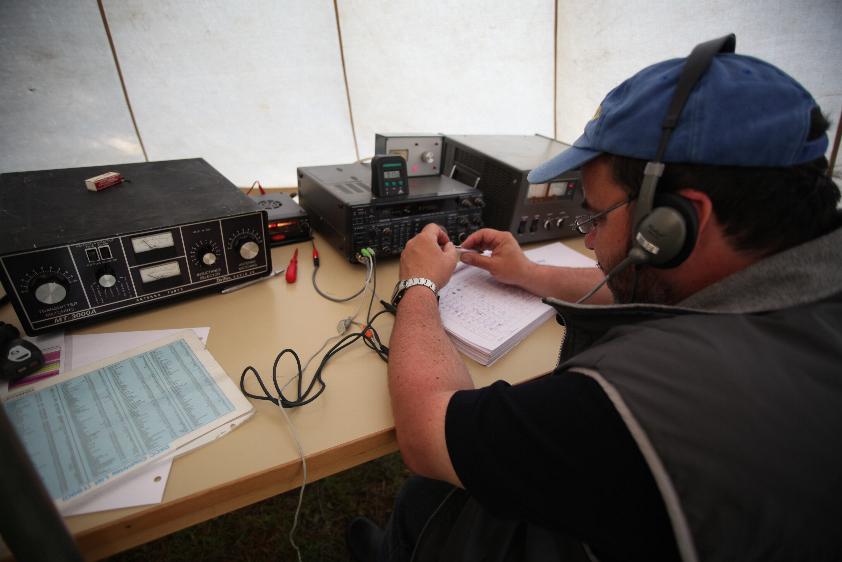

OZ1RDP 2010 Günni an der 40m-Station
Günni an der 40m-Station

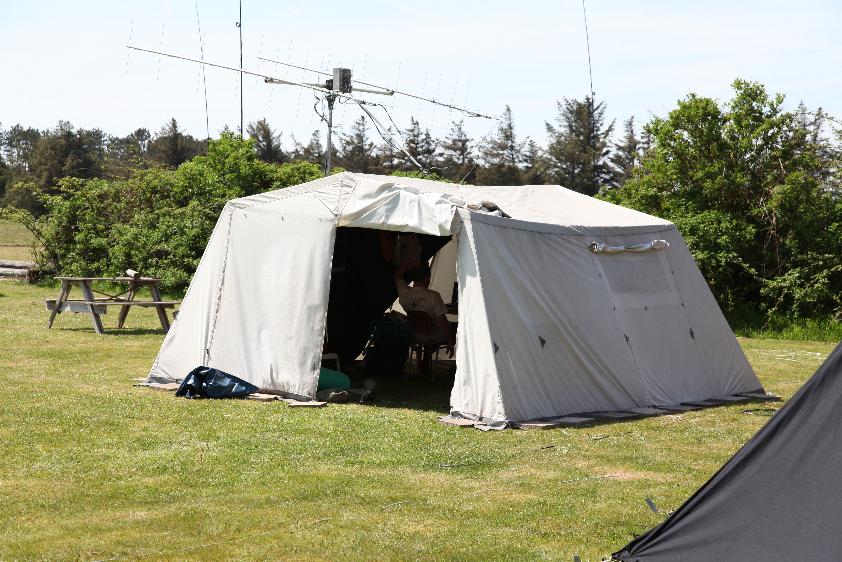

OZ1RDP 2010 Zelt für EME und BPSK
Funkzelt für die Stationen 2m EME und 30m BPSK.

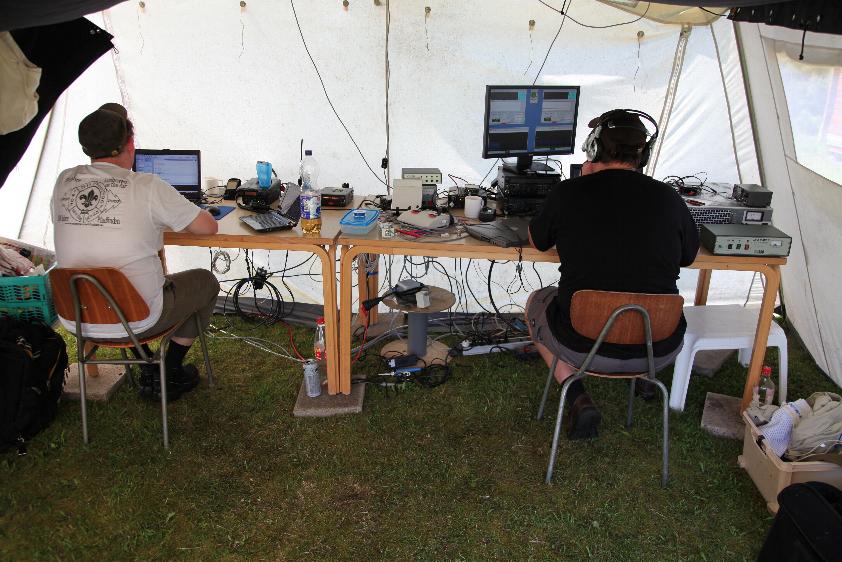

OZ1RDP 2010 2m und 30m Station in Betrieb
Dirk in BPSK31 auf 30m (links) und Gaby in WSJT auf 2m EME (rechts) in Aktion

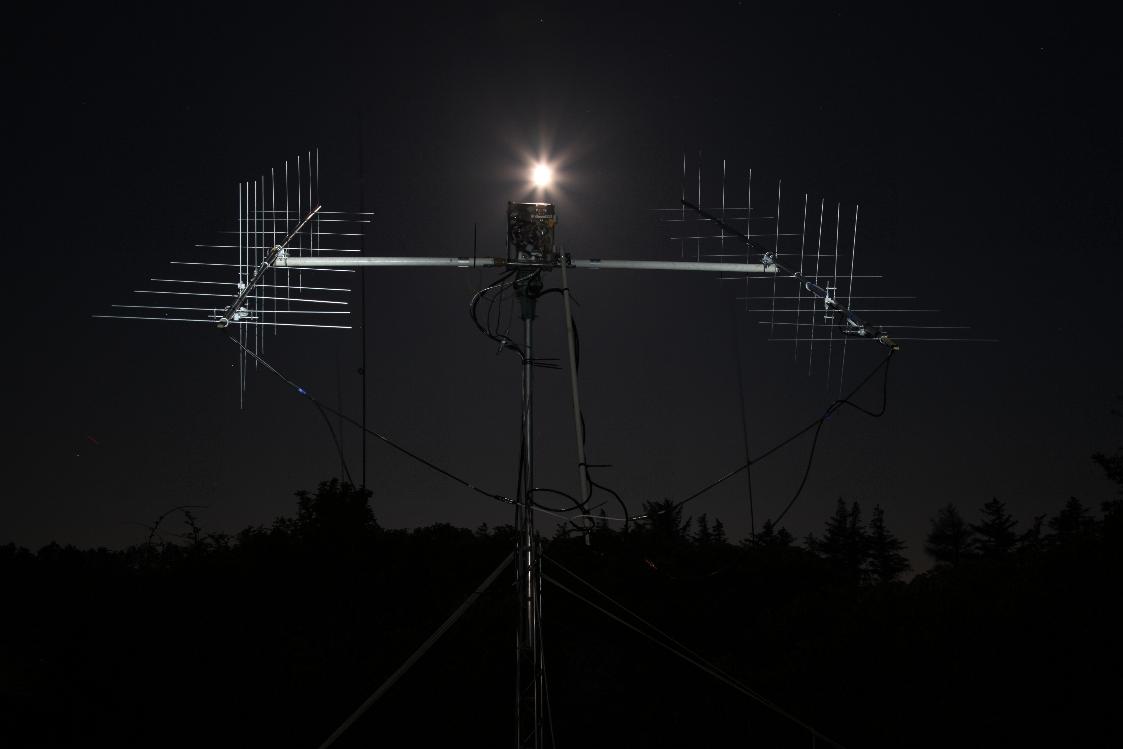

OZ1RDP 2010 EME-Antenne bei Nacht
2m-EME-Antennengruppe ausgerichtet auf den Mond

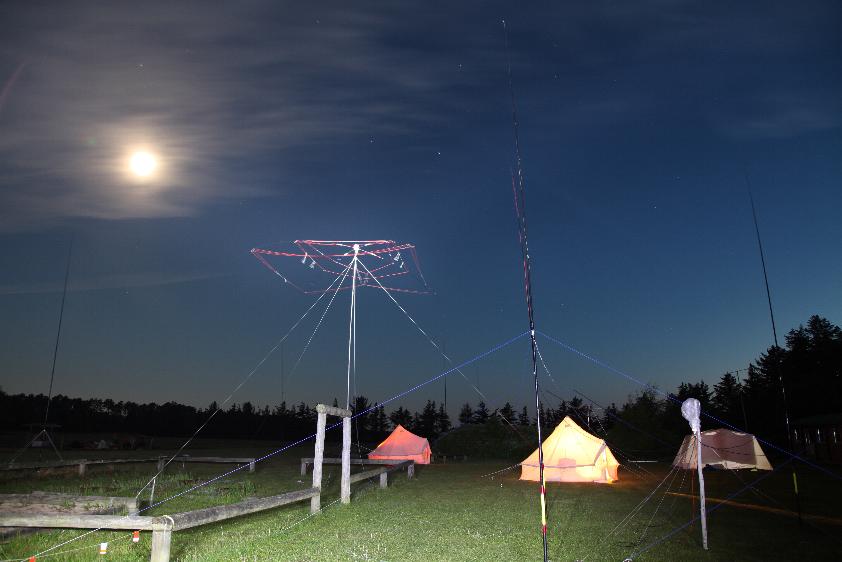

OZ1RDP 2010 20m-Antennen bei Nacht
Die 20m-Antennen bei Nacht

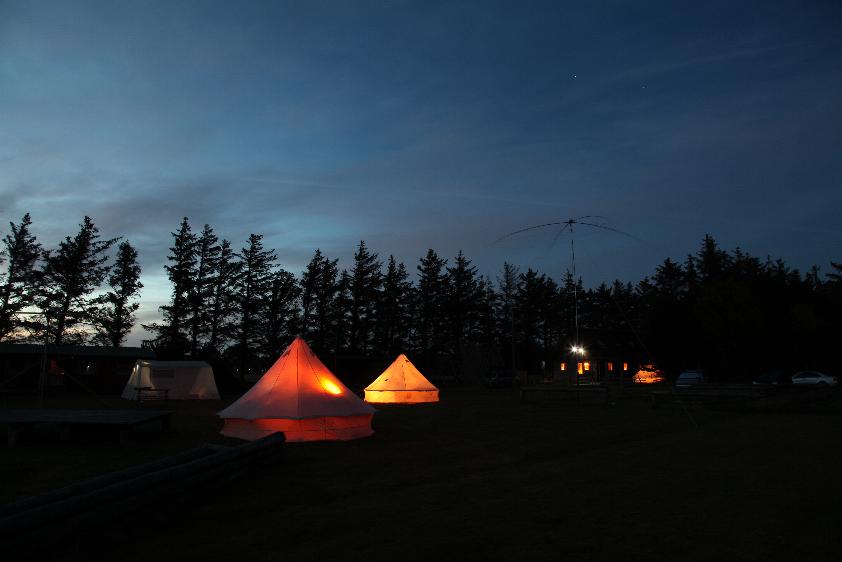

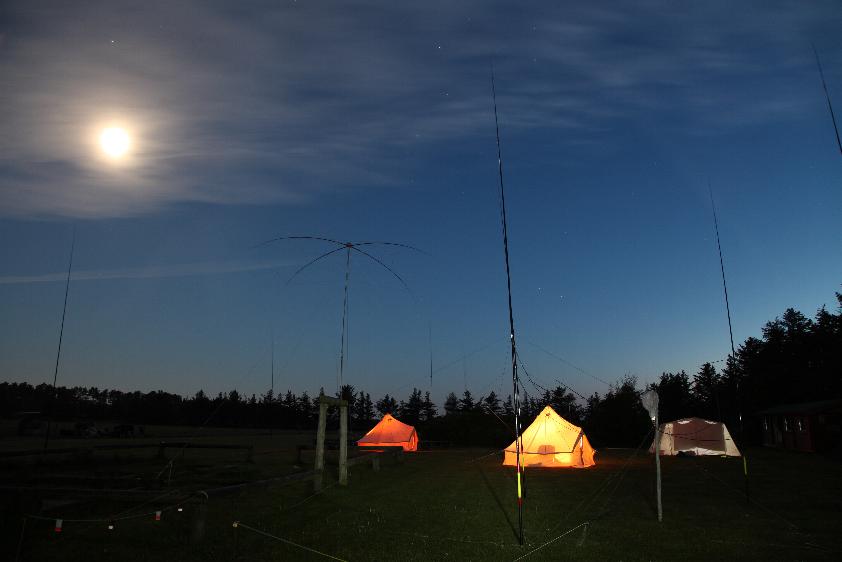

OZ1RDP 2010 das Gelände bei Dunkelheit
... und ohne Blitz


OZ1RDP 2010 Funkzelte
In allen vier Zelten herrscht reger Funkbetrieb
