OZ1RDP - Aktivität 2008
Samstag, 10.05. - Dienstag, 13.05.2008



OZ1RDP 2008 Teilnehmer
Teilnehmer (von li nach re):
Klaus (DC4NA), Tobi (DL4KBS), Dirk (DM1DZ), Matze (DL9BQ), Gaby (DM1CG), Günni (DL9BCP), Tina (DG1ACZ), Sven (DL5ABB)


1. Ausrüstung

Stationen               Band                         Mode                                  Antenne (*=homemade)
Zelt 1                     40m                         SSB                                 4-Square (*); Triple-Leg (*)

Zelt 2              10m/15m/20m                 SSB                             2-ele-3-Band Moxon-Beam (*)

Zelt 3                    70cm                        JT65                          gestocktes Systeme aus 2 Kreuz-Yagi (*)
                               2m                         JT65                          gestocktes Systeme aus 2 Kreuz-Yagi (*)
                               6m                         SSB                                         2-ele-Yagi
                             17m                      BPSK31                                        Loop (*)
                         20m/40m                   BPSK31                                      Vertikal (*)

Unterstand             80m                         SSB                                    Vertikal (Spieth)


2. Besonderheiten

- Via EME gelangen 17 QSO auf 2m und 2 QSO auf 70cm!

- Matze stattete den Moxon-Beam mit einem selbstgebauten Rotor aus und testete ihn erfolgreich!
- Das 4-Square bestätigte sich als TOP-DX-Antenne! Eine Richtungsumschaltung um 90° dämpfte die Signale um 20dB. Hörvergleiche zur 22 m hohen Triple-Leg ergaben eine Signalverstärkung um über 20dB! Nachts war von Europa so gut wie nichts zu hören - dafür umso mehr DX.
- Sven und Tina testeten die Spieth-Vertikal (10-80m), die auch ohne eigenen Tuner abgestimmt werden kann!


3. Sonstiges

Ganz wichtig: Es hat während der gesamten Zeit unseres Inselaufenthaltes nicht geregnet!!!



OZ1RDP 2008 Aufbau EME

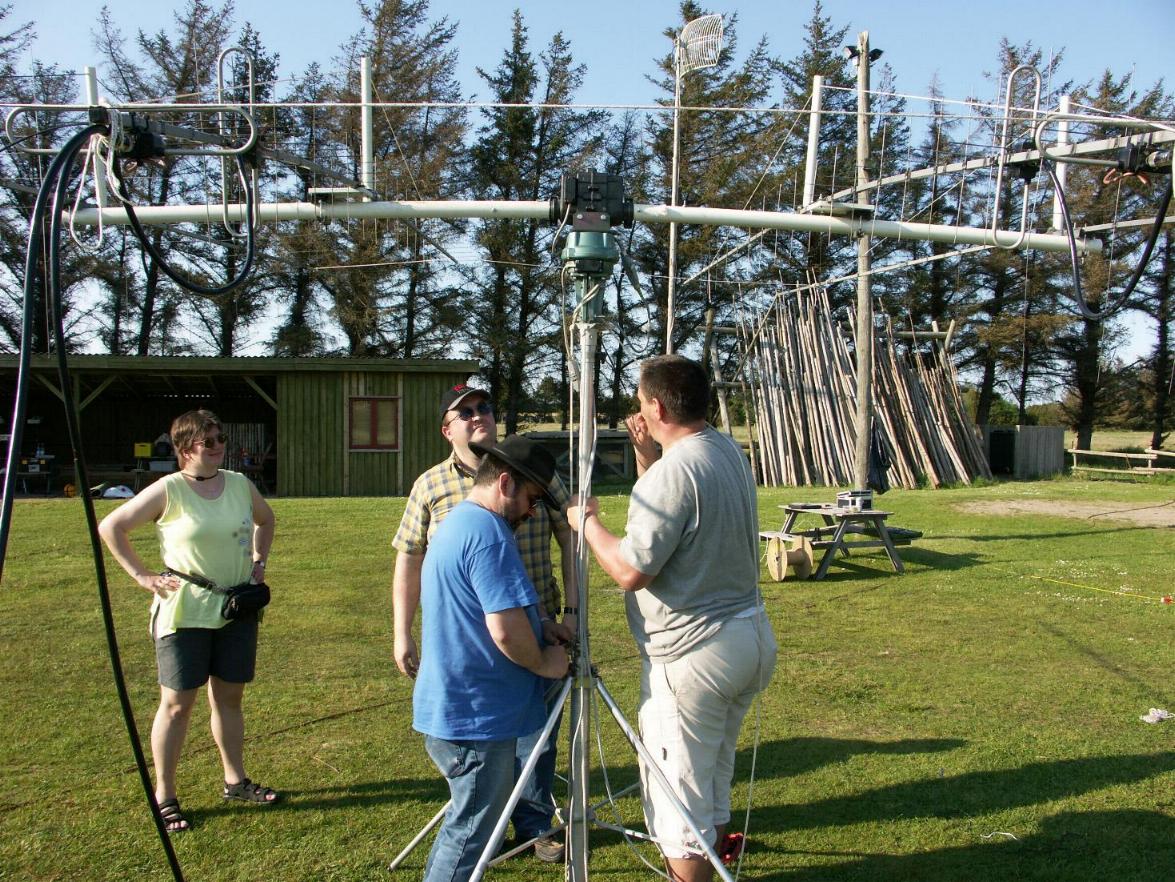

Gaby, Sven, Günni und Tina beim Aufbau der EME-Antennen


OZ1RDP 2008 EME-Antennen
Mittels Elevationsrotor  richteten sich die Antennen automatisch auf den Mond aus.
Links eine Magnetantenne für das 17m-Band




 OZ1RDP 2008 Moxon Matze

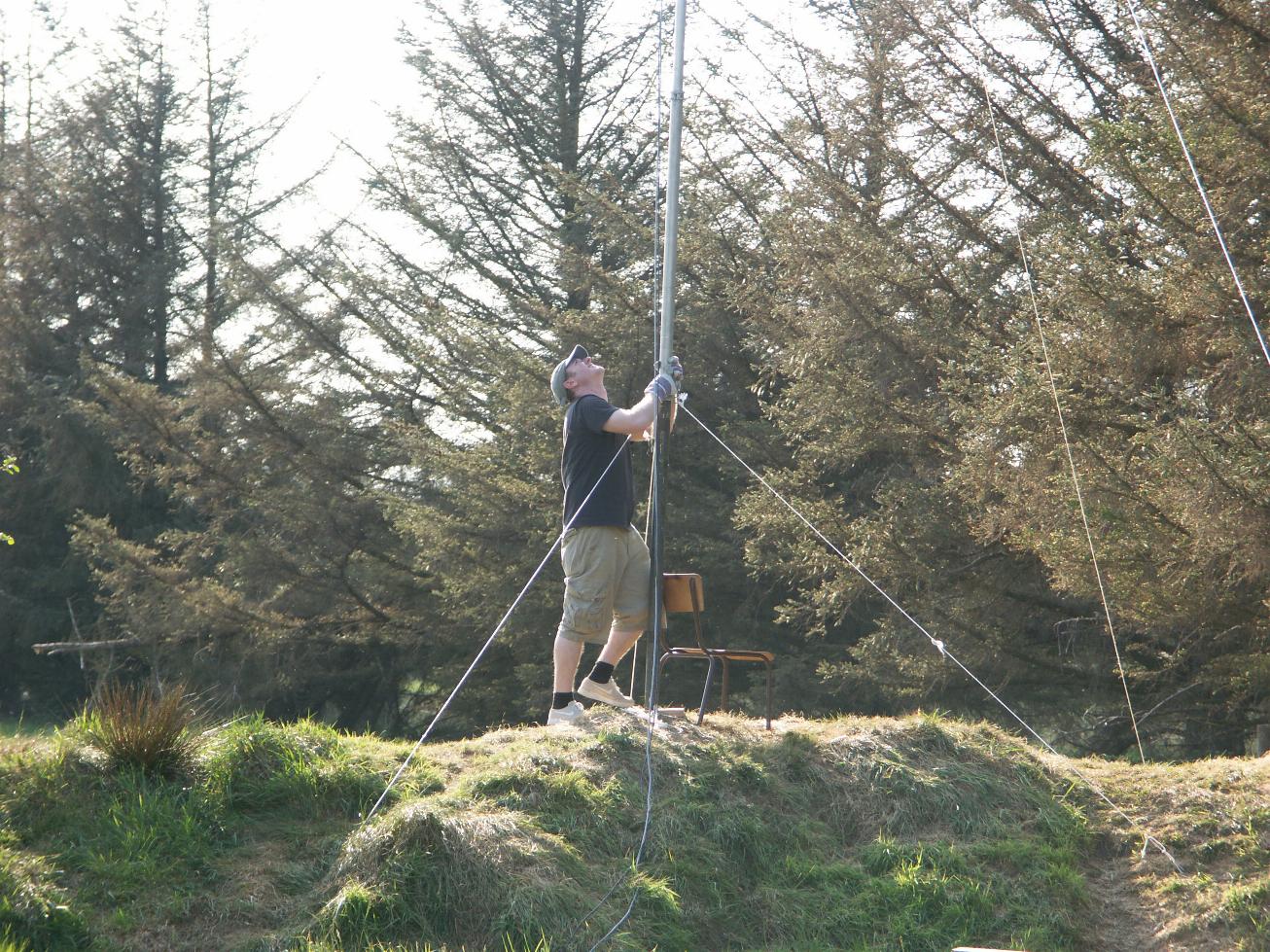

Matze hat den Moxon-Beam mittels Schiebemast 9m hoch über dem Erdwall aufgerichtet


OZ1RDP 2008 17m-Loop

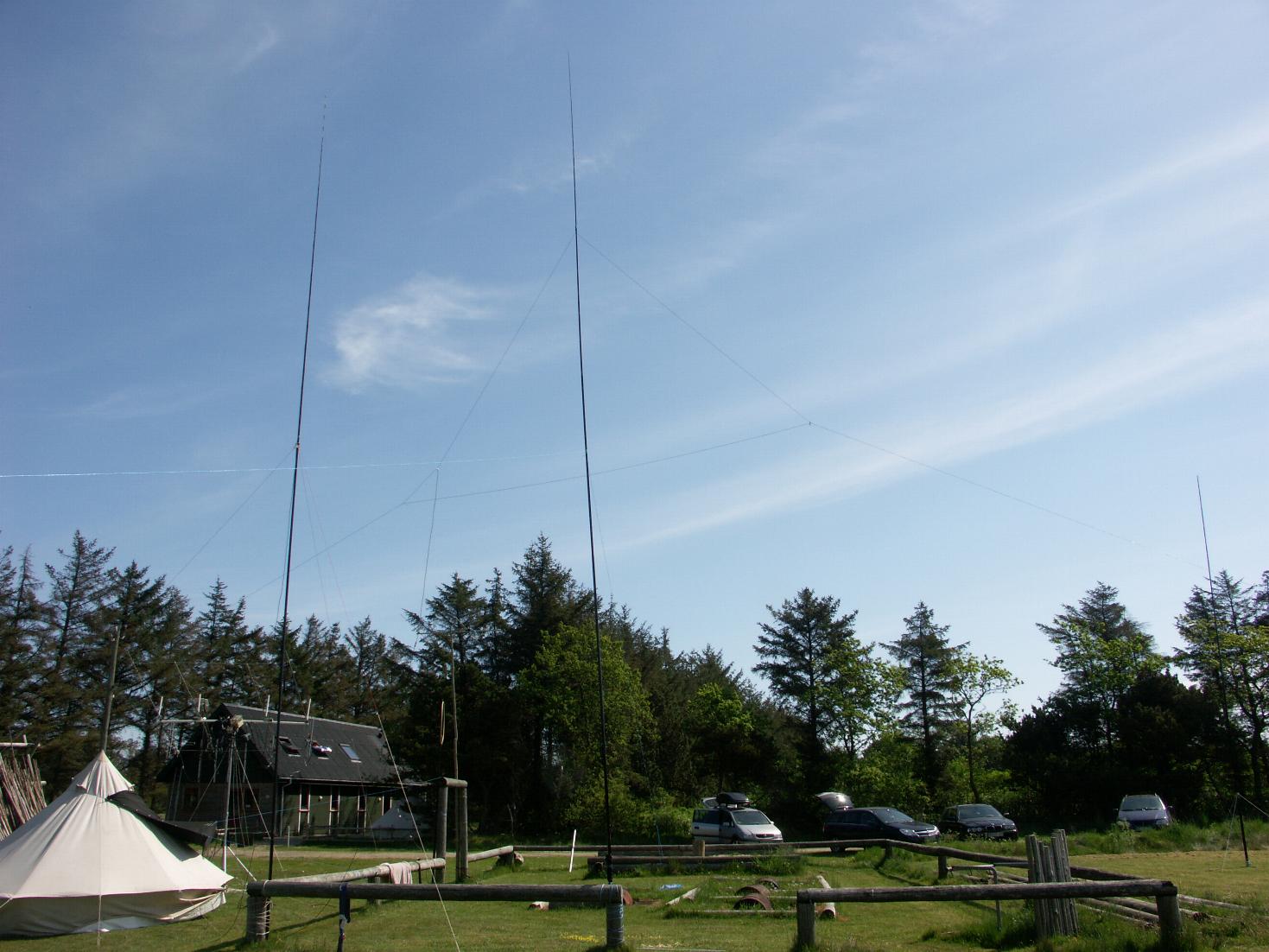

17m-Loop und Vertikal für BPSK31. Zwischen den Masten im Hintergrund die Triple-Leg für 40m.
 Rechts eine der Vertikalen der 4-Square.


OZ1RDP 2008 4-Square
4-Square für das 40m-Band. Das Radial-Netz um jede Vertikal ist nicht zu erkennen. In der Mitte die Schaltbox.


OZ1RDP 2008 4-Square-Box
Schaltbox des 4-Square. Links die Anschlüsse für HF-Leistung und Steuerkabel.
Oben der Anschluss für das HF-Kontroll-Koax. Rechts die Antennenanschlüsse.
Die Antenne wurde mit bis zu 1.000W HF in SSB beaufschlagt.


OZ1RDP 2008 40m GP

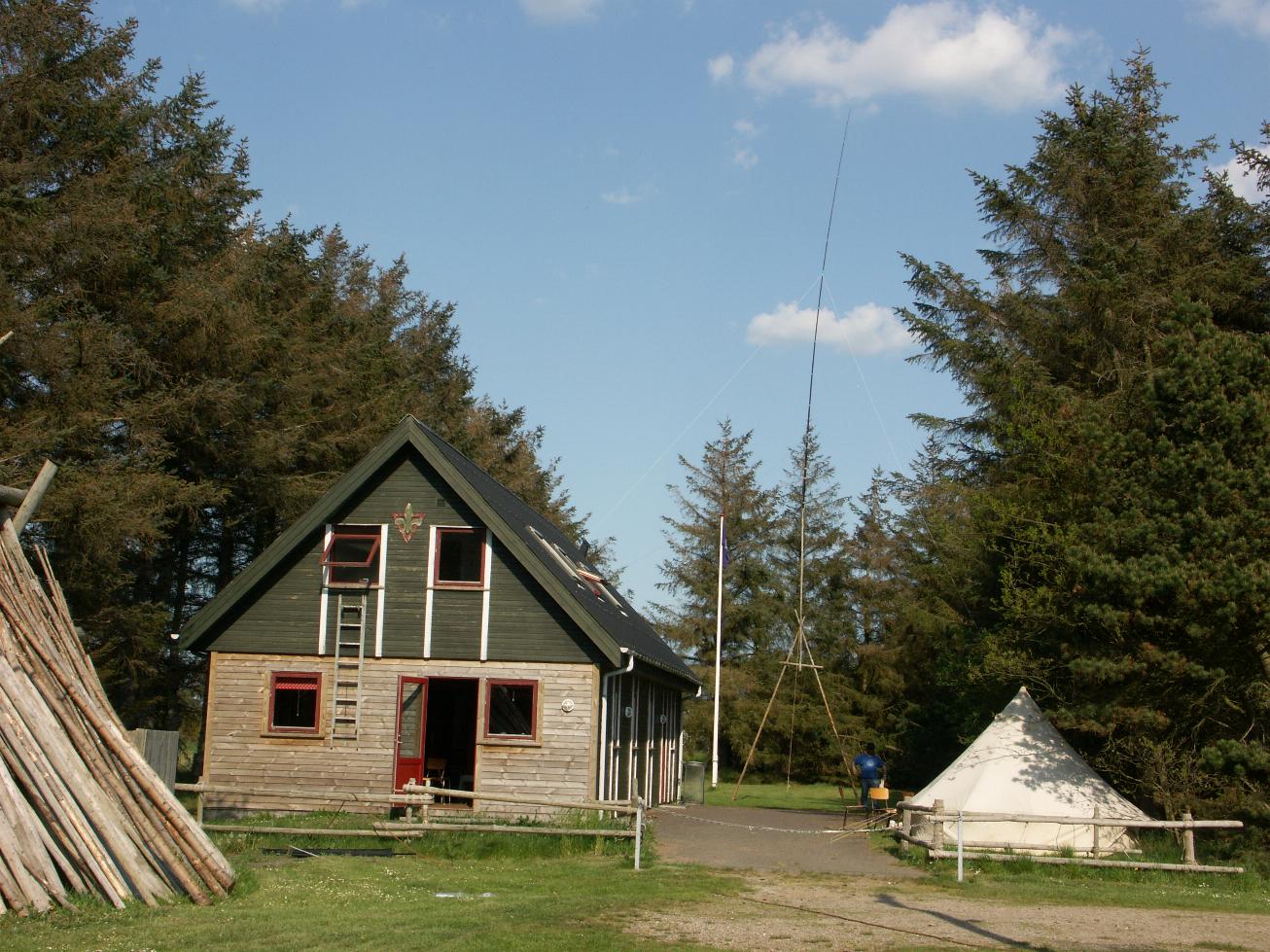

Haus mit 10m Flaggenmast und Triple-Leg für das 40m-Band, rechts Zelt 1, im Hintergrund Günni.
Die Antenne besteht aus einer ca. 11m hohen Holzkonstruktion in Verbindung mit einem 12m langem Spiderbeam-Glasfibermast,
zweimal dreifach abgespannt und überragt die Bäume.


OZ1RDP 2008 80mGP Spieth

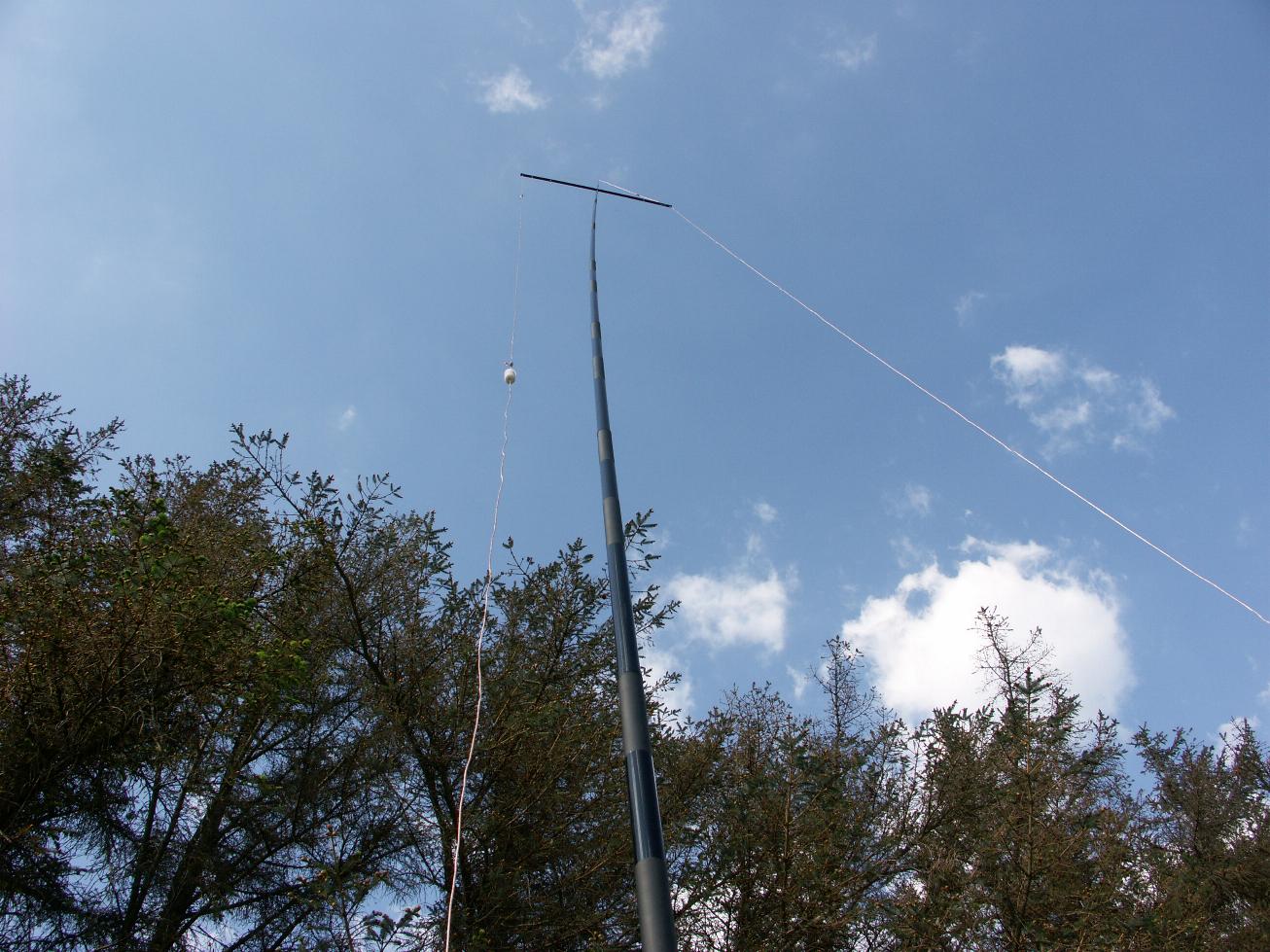

80m Spieth-Vertikal mit 10m Spieth-Mast.


OZ1RDP 2008 Drachenantenne

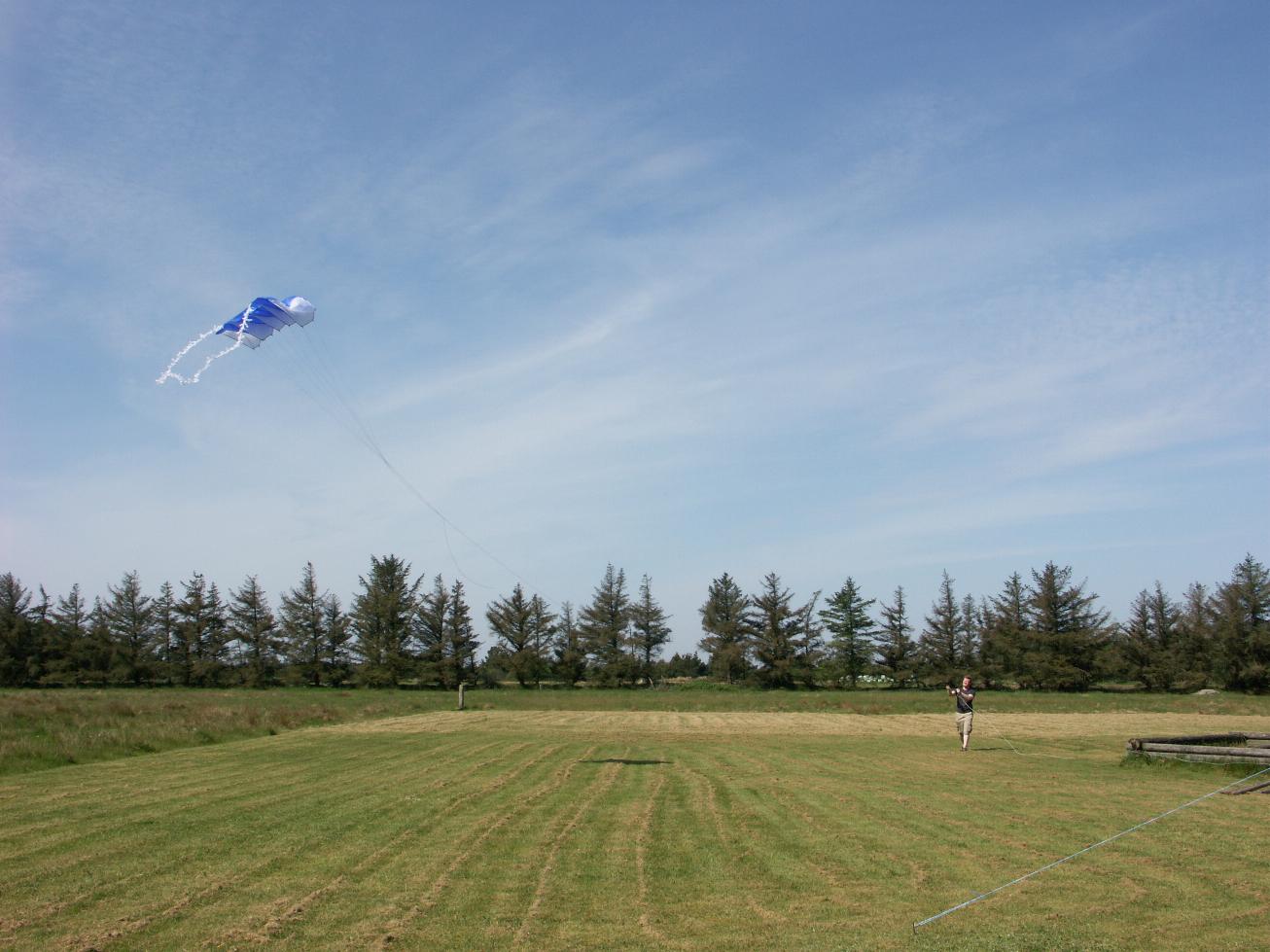

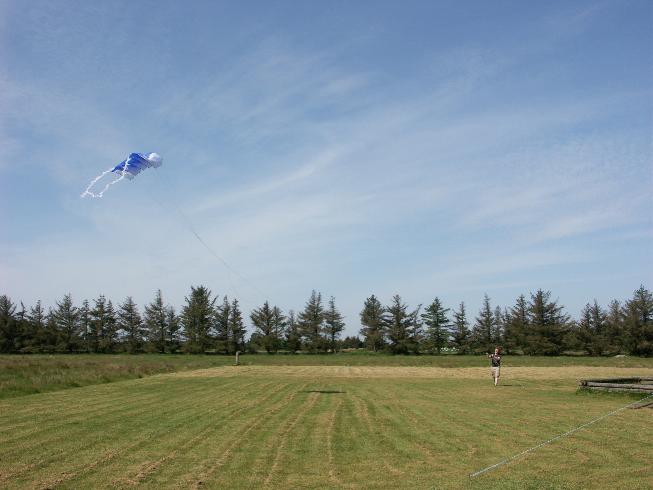

Auch in diesem Jahr blieb es bei Steigeversuchen für die Drachenantenne. Der Wind blies zu unbeständig, um einen Langdraht auf Position halten zu können.
Vielleicht mehr dazu im nächsten Jahr.
